改洋垃圾CD轉盤

最近改了幾部CD機(洋圾垃), 有Teac VRDS 10 SE, Kenwood DP-990SG, SonyCDP-970, CDP-555ESA與CDP-502ES, 最好玩就是CDP-502ES.


502ES改法如下:
- 加牛, 220 -> 100V, 加電源地線.

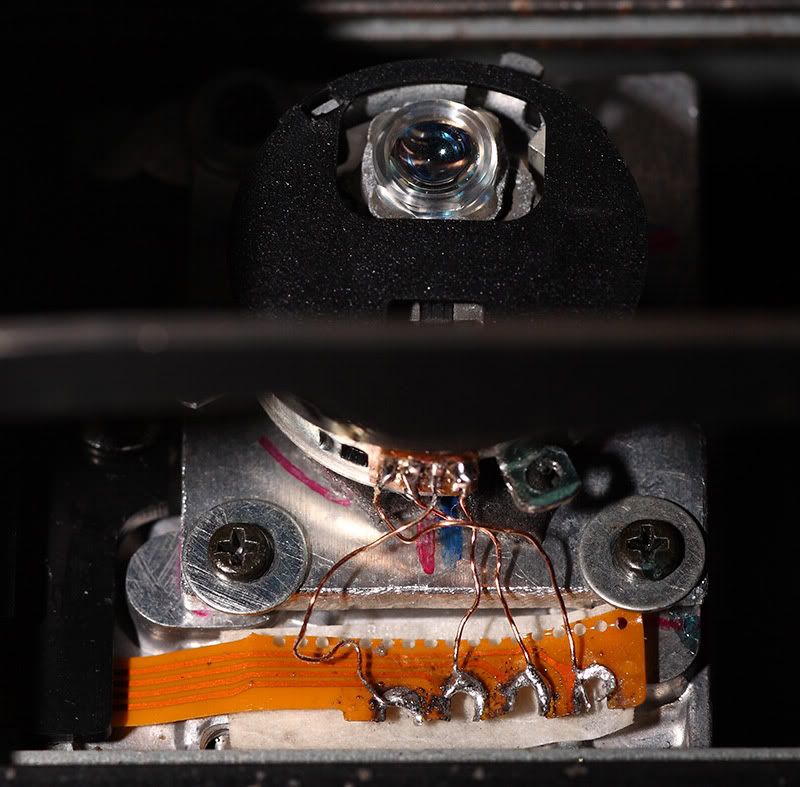

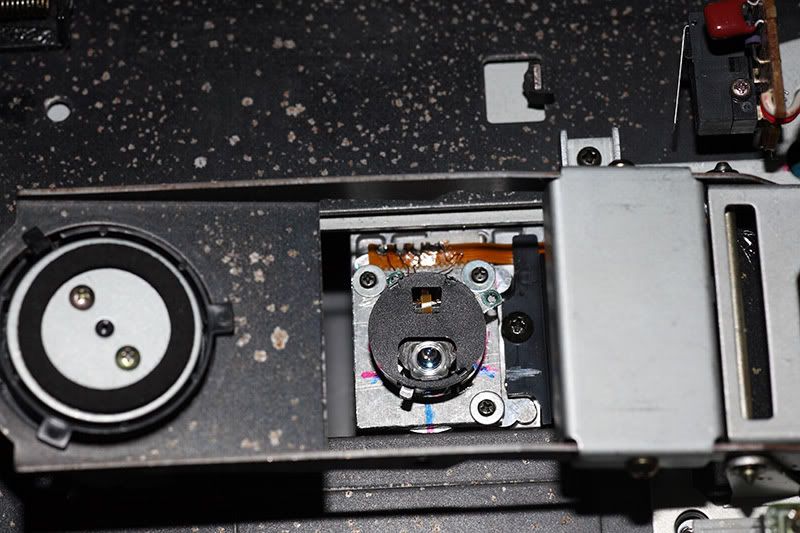

- 因物鏡下墜, 有時讀碟不好, 要切底解決這問題又永無後顧之憂就只有一個辦法-換物鏡, 手上剛好有個Yamaha SCSI CD writer的物鏡可用, 就用它改在BU-1, 先找出BU-1與另一物鏡的接點定義與極性, 接著卡出兩物鏡的高度差(BU-1高了接近2mm), 距離差, 自己造塊鋁板為承架, 加工... 裝上後還要對光軸, BU-1的物鏡重很多, 所以機上的FocusBalance, Focus Gain, Track Balance & Track Gain都要重新tune.

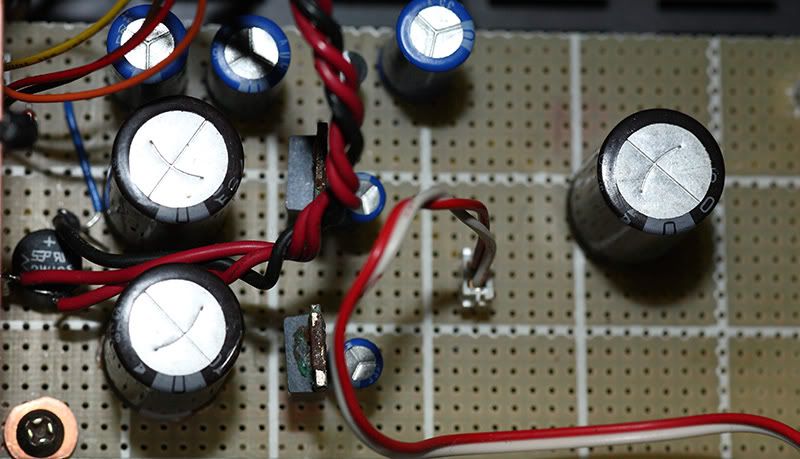

- 拆去機上的analog, 部份電源在這板上, 要重新造塊洞洞板去安裝相對的零件.
- Digital板上加上數個穩壓, N個電容.
- BU-1的板上改了幾粒電容.

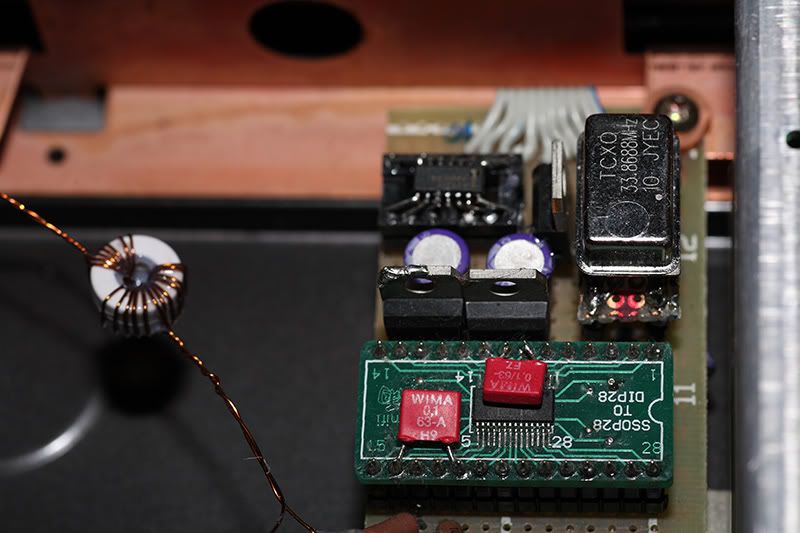

- 因原機只有analog output, 自己造塊洞洞板, 加上時鐘與DIT4192, 順手加隻S/PDIF output.


結果是, 出來的聲音好正, 唱大部份CD不旦可輕易勝出手上的兩部改好的VRDS(這兩機已勝過原廠機不少), 還比CDM-3勝出些少! 最可惜就是讀一些好花的CD會跳線.

http://s240.photobucket.com/user/banny_seng/slideshow/2010-11-08










平凡如常過,不識體人心;
深情盡內歛,細意藏腦深!
学习一下,长点知识。
宝岗脚,龙导尾。
光头都diy。算你狠!
老b出手,山鸡都变凤凰
早期的Sony高級CD機真是用料強, 看電源牛, 是TAM的, 相信是日本最出名的Tamura造的, 開幾小時牛都未暖, 還覺涼涼的. BU-1的全鋁合金, 無刷主軸馬達, 金屬抽屜, 細細的機箱重量接近廿斤, 模擬數字分開板, 三點CD避震, 超爽的讀碟與選曲, 機箱大部份金屬都鍍銅, 連散熱器/螺絲介指都用厚銅造...

假如沒有物鏡下墜這問題, 這些CD機就真是無話可說級!
平凡如常過,不識體人心;
深情盡內歛,細意藏腦深!
赞啊
如果是早2年,可以买一台SONY CDP302/303拆光头替换,也是BU-1的,当时极便宜,才200人仔左右一台,现在价格都升一倍了。
不过貌似SONY的BU-1,装机前是经过挑选分级的,在高等级机器上,比如5系,光头电流比3系的要小。
如果是早2年,可以买一台SONY CDP302/303拆光头替换,也是BU-1的,当时极便宜,才200人仔左右一台,现在价格都升一倍了。
不过貌似SONY的BU-1,装机前是经过挑选分级的,在高等级机器上,比如5系,光头电流比3系的要 ...
田雨 发表于 2010-11-9 22:21
302的BU-1應與502一樣, 303的與333的一樣. 除了你說的5系較高級這問題外, 還是面對同一個問題 - 老化; 老實說, 那些BU-1頭都20年了, 有物鏡下墮都是正常的, 又中軸如有些磨損亦會使對焦困難, 這是設計壽命所限制, 我亦知另買個BU-1直接了當, 但我想的是切底解決這問題. 我換上去的那個Yamaha物鏡, 裡面其實沒有但何硅膠那類的懸掛, 只是巧妙的靠那條細細排線與磁石的磁力, 又物鏡輕很多, 中軸的磨損率相信亦會低很多. 再不成功的話就不再玩這些機了...
平凡如常過,不識體人心;
深情盡內歛,細意藏腦深!
師傅出招!   學習中!   謝谢分享.
人生苦短,最緊要好玩!
哇~這個利害
光头也能diy,够你狠~~~,服你了!!!!
幸福的生活靠自己的双手来创造!!!!!!!
現在已經可以秒殺大部份的CD與CD-R, 由第一首跳到最後一首亦只要一秒.
平凡如常過,不識體人心;
深情盡內歛,細意藏腦深!
学习学习
疤版太牛了,光头调起来很麻烦吧
疤版太牛了,光头调起来很麻烦吧
tfb 发表于 2010-11-18 08:42
最難是對光軸, 其他都相對容易. 因為人手移動些少相對於光軸來說已是太多了.
在調節期間, 我相應也修正了承CD的高度. 現時的對焦線圈用的電流比原裝時還低很多.
平凡如常過,不識體人心;
深情盡內歛,細意藏腦深!
学习一下 ,我有502,那天改着玩玩
有深度的DIY.
也想改来玩玩,不知何处有4192卖?
現在已經可以秒殺大部份的CD與CD-R, 由第一首跳到最後一首亦只要一秒.
banny_seng 发表于 2010-11-13 14:45
厲害.................................
I love PENTAX
I like Paul-Mauriat
拆索尼120.121,123光头聚焦组件移到BU-1,成功率100%,在物镜中轴放一点WT40除锈油,立竿见影。
索尼的CDP-55,70可以拆的。本人修复索尼BU—1超过60部,读碟基本秒杀。最得意的是用索尼302连伺服代替索尼老爷车501ES。
